HK750精密配電柜智能監測單元
產品概述：
HK750精密配電柜智能監測單元是一款針對機房能源末端，綜合采集所有能源數據的智能系統。為列頭柜終端能源監測系統提供高精度測量數據，通過顯示單元，實時反映電能質量數據。并通過數字通訊上傳至后臺環境控制系統。以達到對整個配電系統的實時監控和運行質量的有效管理。幫助用戶優化網絡數據中心，加強能耗管理，提高服務器機架運行效率，實現全方位綠色為IDC機房提供可靠保障。
技術參數：
|
名稱 |
技術指標 |
|
工作電源 |
85～265V AC 或 120～300V DC |
|
平均無故障時間 |
不小于 50000 小時 |
|
設計使用壽命 |
10 年 |
|
額定電壓 |
交流 220V 相電壓，范圍 10%～120%額定值；精度 0.5% |
|
額定進線電流 |
交流5A，范圍 1%～120%額定值；精度 0.5% |
|
額定出線電流 |
交流100A，范圍 1%～120%額定值；精度 0.5% |
|
額定頻率 |
50Hz，范圍 45～60Hz，±0.01Hz |
|
進線精度 |
有功電能0.5S，電流電壓0.5 |
|
出線精度 |
有功電能1.0，電流電壓0.5 |
|
通訊接口 |
RS485， bps 4800、9600、19200、38400可選 |
|
開關量 |
無源信號輸入或無源信號輸入，交流 220V， 70%～120%額定值 |
|
繼電器容量 |
交流 250V/5A 或直流 30V/5A |
產品選型：
|
產品名稱 |
支路數量 |
功能代碼 |
主回路進線路數 |
支路電流 |
附件 |
|
HK750 (交流) HK750D(直流) |
21 42 63 84 其它路數 |
A B C D |
1 2 |
50~100A |
WS LD K32 K32A |
型號代碼說明：
1) 支路數量：
21路、42路、 63路、84路
其它路數（根據客戶需要定制，可以根據6CT及21CT自由組合，最大不超過4組）
2) 功能代碼：
A：進線、支路全功能測量+進線諧波分量（2~31次）+支路諧波分量（2~15次）選配：進線波形捕捉
B：進線、支路全功能測量+進線諧波分量（2~31次）
C：進線全功能測量+支路基本功能測量
D：進線基本功能測量+支路電流
3) 主回路進線路數：
1：單路進線； 2：雙路進線
4) 支路電流：
支路一次電流：50A-100A
5) 附件(可選)：
WS：溫濕度傳感單元
LD：漏電傳感單元
K32：32路開關狀態采集單元（無源輸入）
K32A：32路開關狀態采集單元（有源輸入）
HK750精密配電柜智能監測單元采用模塊式設計，包括主機模塊、 CT 模塊、開關量模塊、 HMI人機界面以及溫度測量模塊（可選）等，每個 CT 模塊和開關量模塊均為 21路， 1 個主機最多可配4個CT 模塊和4個開關量模塊，標配 7吋 HMI 人機界面

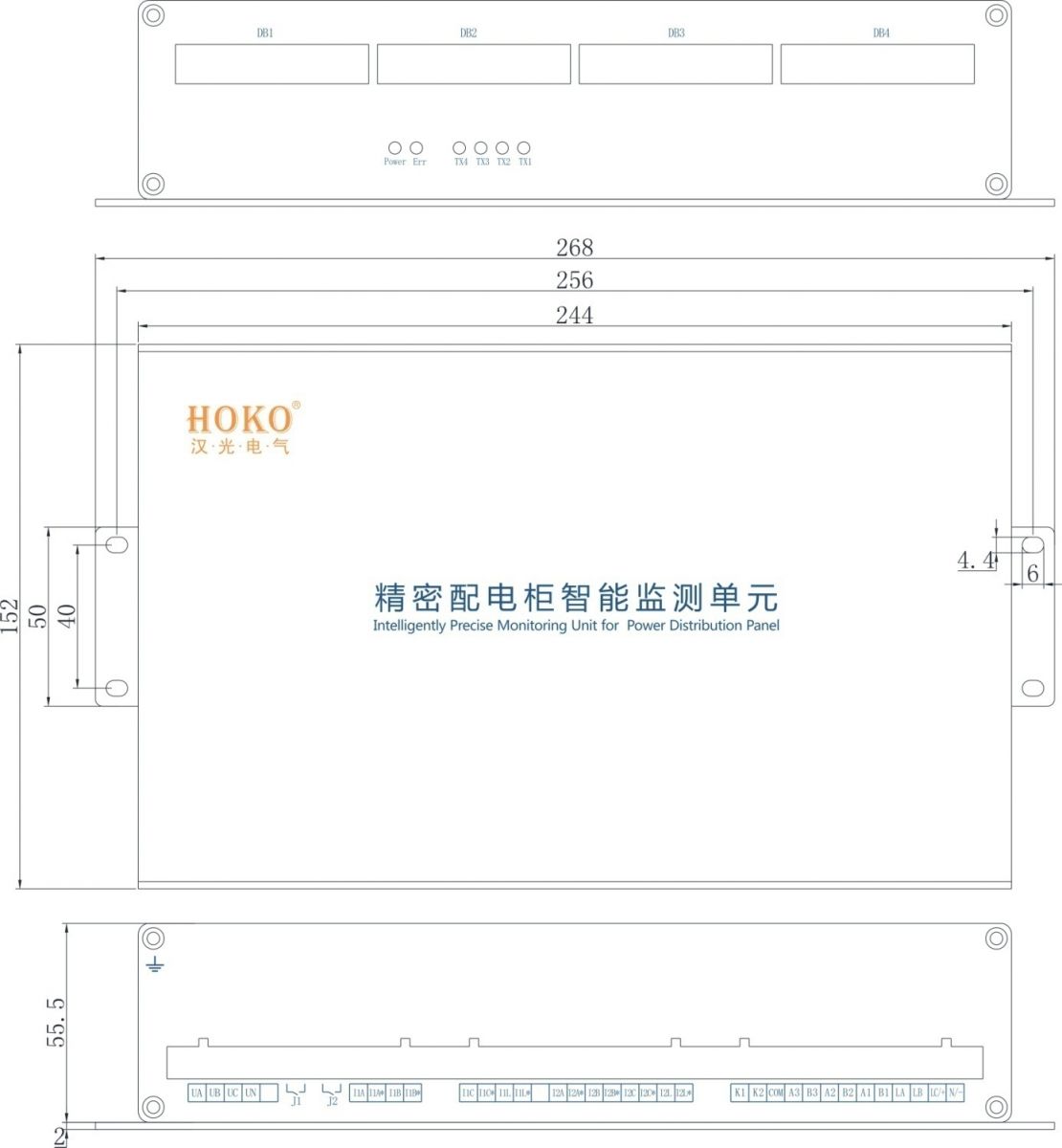

主機模塊：
開關量模塊：
CT模塊：

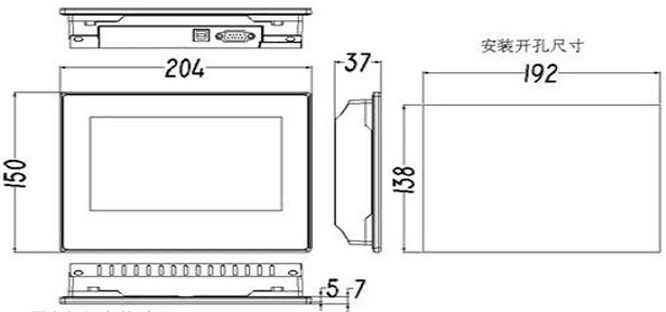

HMI結構圖：
HK750精密配電柜智能監測單元
