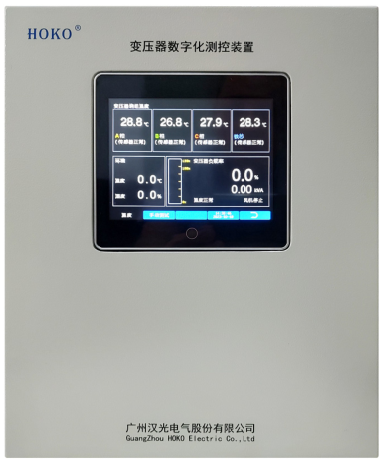

iHT-600變壓器測控裝置集成干式變壓器溫度監控、端子箱及其它擴展功能，大屏液晶顯示，重要數據一覽無余，遠勝傳統LED數碼管只能顯示單個數據，令客戶體驗更佳，安裝更為便捷?？蓪?shí)現對變壓器溫度/溫升監測、風機自動控制、運行狀態監視及數據統計、 供電異常捕捉(電壓偏差、電壓波動、電壓暫升/暫降等)及故障診斷損耗電量評估等。
主要功能：
1) 監測變壓器運行環境溫度和濕度、變壓器繞組溫度、負載功率、負載率，根據變壓器繞 組溫度控制風機自動運行，并具有傳感器故障告警、高溫告警和超溫跳閘功能；可通 過環境溫度、繞組溫度、負載率、繞組溫升評估變壓器溫升水平。 2) 對供電異常進行捕捉和診斷，包括電壓偏差、電壓波動、電壓暫降/暫升、電壓/電流諧波畸變、三相不平衡等。捕捉大于 200us 瞬變電壓，啟動故障錄波，并實時記錄。分 析電壓暫降擾動源是電源側還是負載測，并給出分析結果。 3) 統計變壓器運行時間、年帶電時間，負載率變化、年最大負載、年最大負載利用小時數， 負荷曲線等； 4) 基于變壓器額定損耗功率，根據變壓器實際運行負載變化、溫度變化，評估變壓器實際 運行環境下?lián)p耗電量大小。 5) 具有 2 路 RS485 通訊接口和 1 路 RJ45 以太網口，提供開放的通信協議。 具備變壓器能耗分析功能，具有事件記錄功能，記錄溫度、繼電器動作狀態輸入開關量狀態， 以及發生的時間，事件記錄大于 1000 條，達到“黑匣子”的功能。 支持 RS485 通信，MODBUS 協議，可選 3 路 4～20mA 變送功能。 實現環境溫濕度的監測和控制功能，另可根據客戶需求進行相關功能擴展。 符合 GB/T7631-2005，ISO9001：2008，IEC61000-4:2002，GB/T17626-2008 相關標準。
1、使用環境： 溫度-20~55℃，濕度<95%RH
2、工作電源：AC220(-15%，+10%)，50/60Hz，功耗低于 10W
3、測量范圍：-30.0~240.0℃，傳感器類型：Pt100(三線制) ，分辨率：0.1°C ，精度等級：1級
4、觸點容量：6A 250VAC(cosφ=0.4)
5、采樣：512點/周波
6、測量范圍：電壓（相電壓 40～400V，線電壓60～700V） 、電流 5A
7、測量精度：電壓/電流 ±0.2%、有功功率±0.2% 、 有功電能0.2s級
8、SOE事件記錄：大于1000條
9、諧波：2～63次諧波
10、凍結數據：分鐘凍結>20000條、時凍結>10000條、月凍結>120條

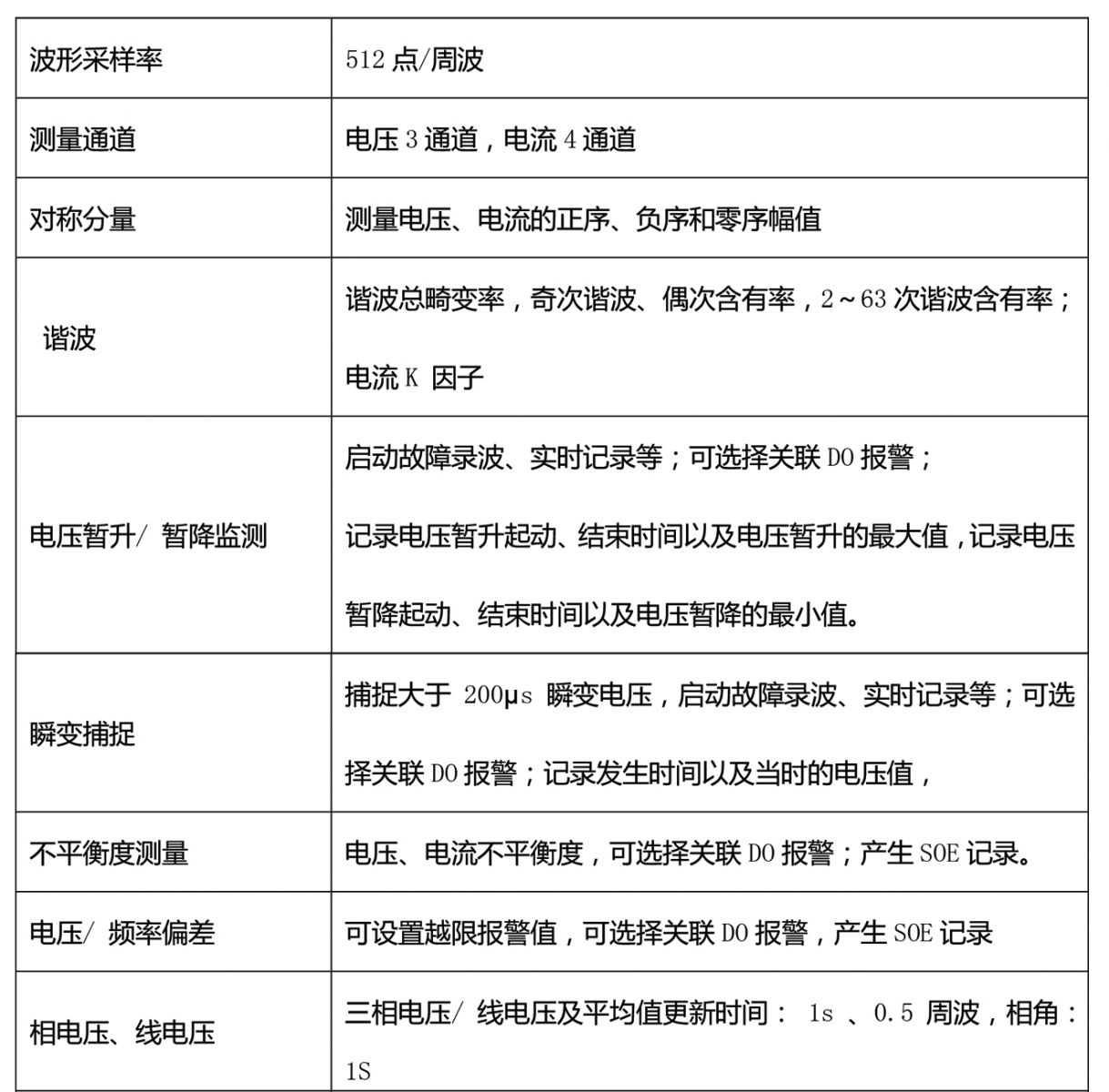

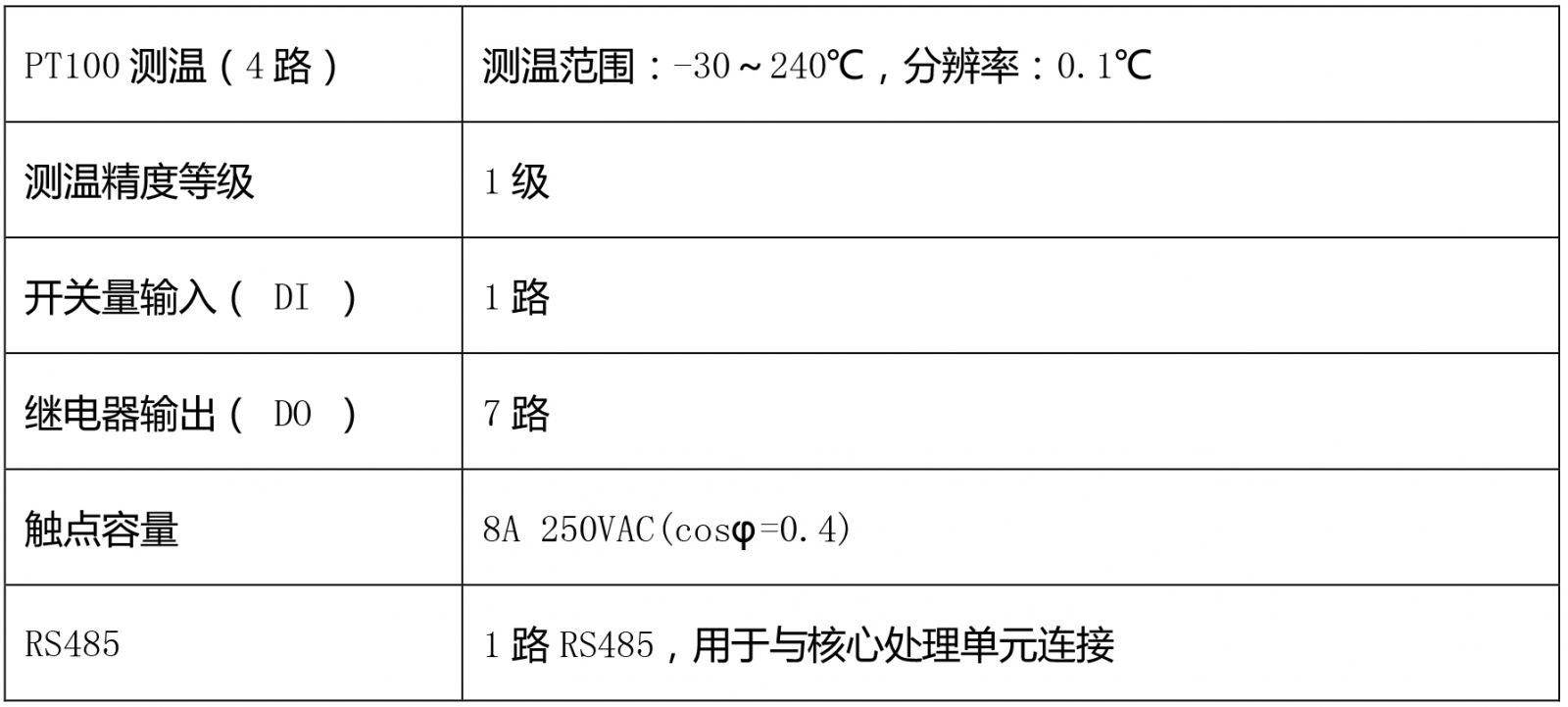

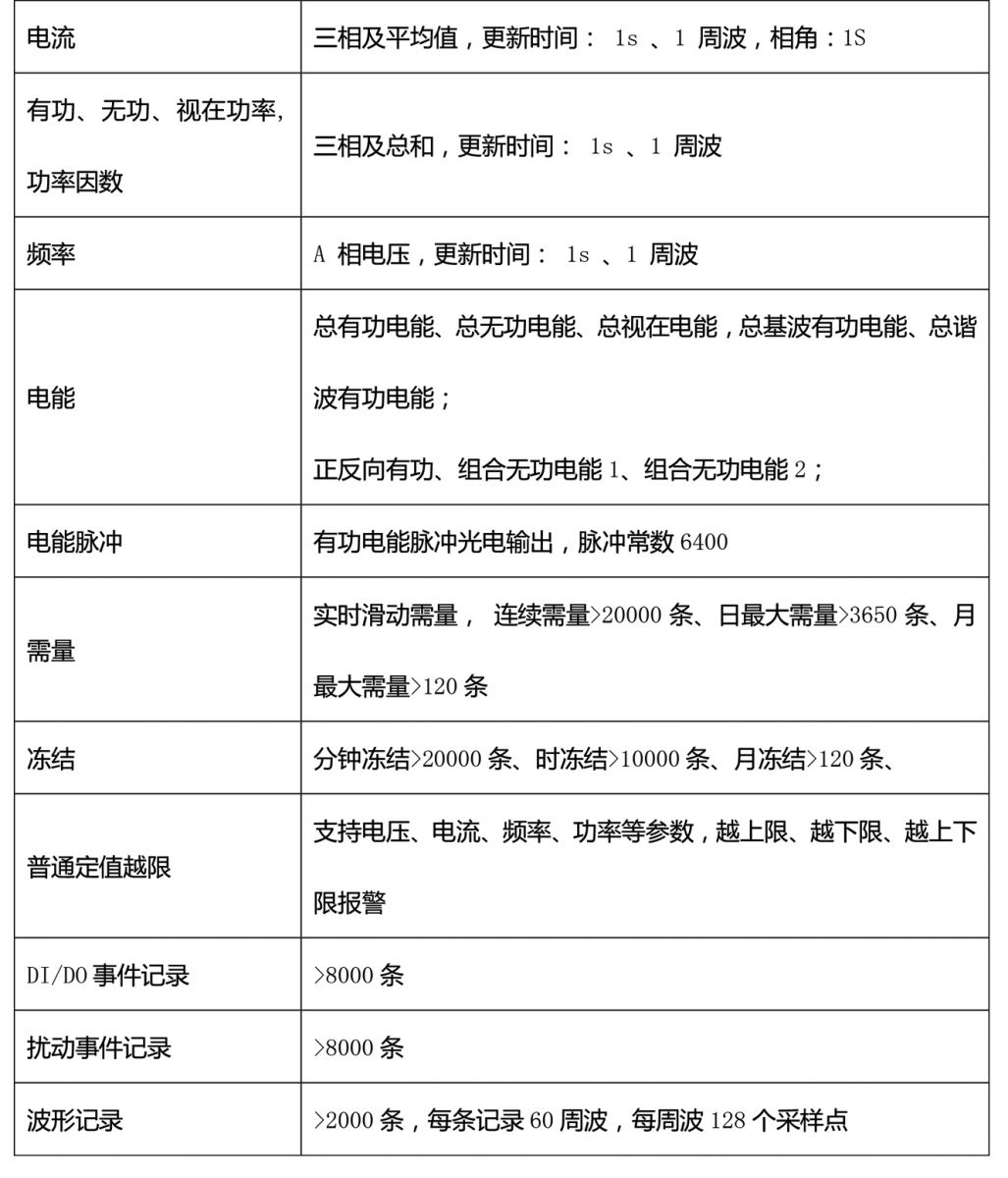

主要性能、技術指標：
關聯報警選項：
0：電壓超上限；1：電流超上限；2：頻率超上限；3：電壓諧波畸變率超上限；4：奇次電壓諧波超上限；5：偶次電壓諧波超上限；6：電流諧波畸變率超上限；7：奇次電流諧波超上限；8：偶次電流諧波超上限；9：2-31次電壓諧波中某次諧波超上限；10：2-31次電流諧波中某次諧波超上限；11：零序電壓超上限；12：負序電壓超上限；13：零序電流超上限；14：負序電流超上限；15：電壓不平衡率超上限；16：電流不平衡率超上限；17：電壓低于下限；18：頻率低于下限；20：缺相；
.png)
.png)
